氣體滅火系統是傳統的四大固定式滅火系統(水、氣體、泡沫和干粉)之一，應用廣泛、具有滅火效率高、滅火速度快、保護對象無污損等優點。氣體滅火系統一般根據滅火介質命名，目前比較常用的氣體滅火系統有二氧化碳滅火系統，七氟丙烷滅火系統、IG541混合氣體滅火系統等。

一 、系統滅火機理

海灣氣體滅火系統的滅火機理與氣體滅火劑的屬性有著密不可分的關系，不火劑，其滅火機理各不相同，本節主要介紹三類常見氣體滅火系統的滅火機理

（一）、二氧化碳滅火系統

二氧化碳滅火主要在于窒息，其次是冷卻。在常溫常壓條件下，二氧化碳物態為氣相，當儲存于密封高壓氣瓶中，低于臨界溫度31.4 ℃時，是以氣、液兩相共存的。在滅火過程中，二氧化碳從儲存氣瓶中釋放出來，壓力驟然下降，使得二氧化碳由液態轉變成氣態，分布于燃燒物的周圍，稀釋空氣中的氧含量。氧含量降低會使燃燒時的熱產生率減小，而當熱產生率減小到低于熱散失率的程度時，燃燒就會停止。這是二氧化碳所產生的窒息作用。同時，二氧化碳釋放時又因焓降的關系，溫度急劇下降，形成細微的固體干冰粒子，干冰吸取其周圍的熱量而升華，即能產生冷卻燃燒物的作用。

（二）、海灣七氟丙烷滅火系統

海灣七氟丙烷滅火劑是一種無色無味、不導電的氣體，其密度大約是空氣密度的6倍，可在一定壓力下呈液態儲存。該滅火劑為潔凈藥劑，釋放后無殘余物，不會污染環境和保護對象。一方面，當七氣丙烷滅火劑噴射到保護區后，液態滅《劑迅速轉變成氣態，吸收大量熱量，從而顯著降低了保護區和火焰周圍的溫;另一方面，七氣丙烷滅火劑的熱解產物對燃燒過程也具有相當程度的抑制作用.

（三）、IG541 混合氣體滅火系統

IG541混合氣體滅火劑是由氮氣、氬氣和二氧化碳氣體按一定比例混合而成的體,由于這些氣體都在大氣層中自然存在且來源豐富，對大氣層臭氧沒有損耗消耗臭氧潛能值 ODP=0)，也不會產生溫室效應。混合氣體無毒、無色、無味無腐蝕性及不導電，既不支持燃燒，又不與大部分物質發生反應。從環保的角度來，是一種較為理想的滅火劑。

IG541混合氣體滅火劑屬于物理滅火劑，一般由52%的氮氣、40%的氬氣和鄉的二氧化碳組成。混合氣體釋放后，將防護區內氧氣降至15%以下，大部分可物將停止燃燒。同時又把二氧化碳升至4%，二氧化碳比例的提高，將加快人的呼吸速率，提高人體吸收氧氣的能力，從而補償環境氣體中的氧氣濃度，降低對人體的傷害程度。該滅火系統中滅火設計濃度不大于43%時，對人體是安全無害的,

二、 系統分類和組成

海灣氣體滅火系統一般由滅火劑儲存裝置、啟動分配裝置、輸送釋放裝置、監控裝等組成。為滿足各種保護對象的需要，最大限度地降低火災損失，根據其充裝不同種類滅火劑、采用不同增壓方式，氣體滅火系統具有多種應用形式。

（一）、系統分類

一)、按使用的滅火劑分類

1. 二氧化碳滅火系統

二氧化碳滅火系統是以二氧化碳作為滅火介質的氣體滅火系統。二氧化碳對燃燒具有良好的窒息和冷卻作用。

二氧化碳滅火系統按滅火劑儲存壓力不同可分為高壓系統(指滅火劑在常溫下儲存的系統)和低壓系統(指滅火劑在-20~-18 ℃低溫下儲存的系統)兩種應用形式。管網起點計算壓力(絕對壓力):高壓系統應取5.17MPa，低壓系統應取2.07 MPa。

高壓儲存容器中二氧化碳的溫度與儲存地點的環境溫度有關，容器必須能夠承受最高預期溫度所產生的壓力。儲存容器中的壓力還受二氧化碳滅火劑充裝密度的影響。因此，在最高儲存溫度下的充裝密度要注意控制，充裝密度過大，會在環境溫度升高時因液體膨脹造成保護膜片破裂而自動釋放滅火劑。

低壓系統儲存容器內二氧化碳滅火劑的溫度利用保溫和制冷手段被控制在-20~-18℃。典型的低壓儲存裝置是壓力容器外包一個密封的金屬殼，殼內有隔熱材料，在儲存容器一端安裝一個標準的制冷裝置，它的冷卻蛇管裝于儲存容器內。

2.海灣七氟丙烷滅火系統

海灣七氟丙烷滅火系統是以七氟丙烷作為滅火介質的氣體滅火系統。七氟丙烷滅火劑屬于鹵代烷滅火劑系列，具有滅火能力強、滅火劑性能穩定的特點，其臭氧層損耗能力(ODP)為0，全球溫室效應潛能值(GWP)很小，不會破壞大氣環境。但七氟丙烷滅火劑及其分解產物對人體有毒性危害，使用時應引起重視

3.惰性氣體滅火系統

惰性氣體滅火系統包括IG01(氣)滅火系統、IG100(氨氣)滅火系統IG55(氬氣、氮氣)滅火系統、IG541(氣、氮氣、二氧化碳)滅火系統。由于惰性及不導電的純惰性氣體是一種無毒、無色、無味、潔凈氣體滅火系統。

二)、按系統的結構特點分類

1、無管網滅火系統

海灣無管網滅火系統是指按一定的應用條件，將滅火劑儲存裝置和噴放組件等設計、組裝成套且具有聯動控制功能的滅火系統，又稱預制滅火系統。該系統又分為柜式氣體滅火裝置和懸掛式氣體滅火裝置兩種類型，適用于較小的、無特殊要求的防護區。

2.管網滅火系統

海灣管網滅火系統是指按一定的應用條件進行計算將滅火劑從儲存裝置經由干管、支管輸送至噴放組件實施噴放的滅火系統。

管網系統又可分為組合分配系統和單元獨立系統。

組合分配系統是指用一套滅火系統儲存裝置同時保護兩個或兩個以上防護區或保護對象的氣體滅火系統。組合分配系統的滅火劑設計用量是按最大的一個防護區或保護對象來確定的，如組合中某個防護區需要滅火，則通過選擇閥、容器閥等的控制，定向釋放滅火劑。這種滅火系統的點是儲存容器數和滅火劑用量可以大幅度減少，有較高的應用價值。

單元獨立系統是指用一套滅火劑儲存裝置保護一個防護區的滅火系統。一般來說、用單元獨立系統保護的防護區在位置上是單獨的，離其他防護區較遠而不便于組合，或是兩個防護區相鄰，但有同時失火的可能。當一個防護區包括兩個以上封閉空間時也可以用一個單元獨立系統來保護，但設計時必須做到系統儲存的滅火劑能夠滿足這幾個封閉空間同時滅火的需要，并能同時供給它們各自所需的滅火劑量。當兩個防護區需要滅火劑量較多時，也可采用兩套或數套單元獨立系統保護防護區、但設計時必須做到這些系統同步工作。

三)、按應用方式分類

1.全淹沒滅火系統

全淹沒滅火系統是指在規定的時間內，向防護區噴射一定濃度的氣體滅火劑#使其均勻地充滿整個防護區的滅火系統。全淹沒滅火系統的噴頭均勻布置在防護區的頂部，火災發生時，噴射的滅火劑與空氣的混合氣體迅速在此空間內建立有效滅火災的滅火濃度，并將滅火劑濃度保持一段所需要的時間，即通過滅火劑氣體將封閉空間淹沒實施滅火。

2. 局部應用滅火系統

局部應用滅火系統是指在規定的時間內，向保護對象以設計噴射率直接噴射氣體滅火劑，在保護對象周圍形成局部高濃度，并持續一定時間的滅火系統。局部用滅火系統的噴頭均勻布置在保護對象的四周，火災發生時，將滅火劑直接而集中地噴射到保護對象上，使其籠罩在整個保護對象外表面，即在保護對象周圍局部范圍內達到較高的滅火劑氣體濃度實施滅火。

四)、按加壓方式分類

1.自壓式氣體滅火系統

自壓式氣體滅火系統是指滅火劑無須加壓而是依靠自身飽和蒸氣壓力進行輸送的滅火系統。

2.內儲壓式氣體滅火系統

內儲壓式氣體滅火系統是指滅火劑在瓶組內用惰性氣體進行加壓儲存，系統動作時滅火劑靠瓶組內的充壓氣體進行輸送的滅火系統。

3.外儲壓式氣體滅火系統

外儲壓式氣體滅火系統是指系統動作時滅火劑由專設的充壓氣體瓶組按設計壓力對其進行充壓的滅火系統。

（二）、系統組成

一)、高壓二氧化碳滅火系統、內儲壓式七氟丙烷滅火系統

這類系統由滅火劑瓶組、驅動氣體瓶組(可選)、單向閥、選擇、驅動裝置，集流管、連接管、噴頭、信號反饋裝置、安全泄放裝置、控制盤、檢漏裝置、管道管件及吊鉤支架等組成。

二)、外儲壓式七氟丙烷滅火系統

該系統由滅火劑瓶組、加壓氣體瓶組、驅動氣體瓶組(可選)、單向閥、選擇閥、減壓裝置、驅動裝置、集流管、連接管、噴頭、信號反饋裝置、安全泄放裝置、控制盤、檢漏裝置、管道管件及吊鉤支架等組成。

三)、惰性氣體滅火系統

惰性氣體滅火系統由滅火劑瓶組、驅動氣體瓶組(可選)、單向閥、選擇閥減壓裝置、驅動裝置、集流管、連接管噴頭、信號反饋裝置、安全泄放裝置、控制盤、檢漏裝置、管道管件及吊鉤支架等

組成。

四)、低壓二氧化碳滅火系統

該系統由滅火劑儲存裝置、總控閥、驅動器、噴頭、管道超壓泄放裝置、信號反饋裝置、控制器等組成。

(五)無管網滅火系統

1.海灣柜式氣體滅火裝置

該裝置一般由滅火劑瓶組、驅動氣體瓶組(可選)、容器閥、減壓裝置(針對情性氣體滅火裝置)、驅動裝置、集流管(只限多瓶組)、連接管、噴頭、信號反置、安全泄放裝置、控制盤、檢漏裝置、管道管件等組成。

2.懸掛式氣體滅火裝置

該裝置由滅火劑儲存容器、啟動釋放組件、懸掛支架等組成。

三、系統工作原理與控制方式

氣體滅火系統主要有自動、手動、機械應急啟動和緊急啟動/停止四種控制方、但其工作原理卻因滅火劑種類、滅火方式、結構特點、加壓方式和控制方式的不而各不相同。下面列舉部分氣體滅火系統分別進行介紹。

（一）、系統工作原理

一)、高壓二氧化碳滅火系統、內儲壓式七氟丙烷滅火系統與性氣體滅火系統

當防護區發生火災時，產生煙霧、高溫和光輻射使感煙、感溫、感光等探測器到火災信號，探測器將火災信號轉變為電信號傳送到報警滅火控制器，控制器動發出聲光報警并經邏輯判斷后啟動聯動裝置，經過一段時間延時，發出系統啟信號，啟動驅動氣體瓶組上的容器閥釋放驅動氣體，打開通向發生火災的防護區擇閥，同時打開滅火劑瓶組的容器閥，各瓶組的滅火劑經連接管匯集到集流管通過選擇閥到達安裝在防護區內的噴頭進行噴放滅火，同時安裝在管道上的信號反裝置動作，將信號傳送到控制器，由控制器啟動防護區外的釋放警示燈和警鈴。

另外，通過壓力開關監測系統是否正常工作，若啟動指令發出，而壓力開關的號未反饋，則說明系統存在故障，值班人員應在接到事故報警后盡快到儲瓶間，手動開啟儲存容器上的容器閥，實施人工啟動滅火。

控制器發出系統啟動信號，啟動驅動氣體瓶組上的容器閥釋放驅動氣體，打開通向發生火災的防護區的選擇閥，同時打開加壓單元氣體瓶組的容器閥，加壓氣經減壓進入滅火劑瓶組，加壓后的滅火劑經連接管匯集到集流管，通過選擇閥到安裝在防護區內的噴頭進行噴放滅火。

（二）、系統控制方式

一)、自動控制方式

滅火控制器配有感煙火災探測器和定溫式感溫火災探測器。控制器上有控制方式選擇鎖，當將其置于“自動”位置時，滅火控制器處于自動控制狀態。當只有一種探測器發出火災信號時，控制器即發出火災聲光報警信號，通知有異常情況發生，而不啟動滅火裝置釋放滅火劑。如確需啟動滅火裝置滅火時，可按下“緊急啟動按鈕”，即可啟動滅火裝置釋放滅火劑實施滅火。當兩種探測器同時發出火災信號時，控制器發出火災聲光信號，通知有火災發生，有關人員應離現場，并發出聯動指令，關閉風機、防火閥等聯動設備，經過一段時間延時后，即發出滅火指令，打開電磁閥，噴放氣體打開容器閥，釋放滅火劑實施滅火;如在報警過程中發現不需要啟動滅火裝置，可按下保護區外或控制器操作面板上的“緊急停止按鈕”，即可終止滅火指令的發出。

二)、手動控制方式

將控制器上的控制方式選擇鎖置于“手動”位置時，滅火控制器處于手動控制狀態。這時，當火災探測器發出火警信號時，控制器即發出火災聲光報警信號，而不啟動滅火裝置，需經人員觀察，確認火災已發生時，可按下保護區外或控制器操作面板上的“緊急啟動按鈕”，即可啟動滅火裝置釋放滅火劑實施滅火。此時報警信號仍存在。無論裝置處于自動或手動狀態，按下任何緊急啟動按鈕，都可啟動滅火裝置釋放滅火劑實施滅火，同時控制器立即進入滅火報警狀態。

三)、機械應急啟動工作方式

在控制器失效且值守人員判斷為火災時，應立即通知現場所有人員撤離，在確定所有人員撤離現場后，方可按以下步驟實施機械應急啟動:手動關閉聯動設備并切斷電源;打開對應保護區選擇閥;成組或逐個打開對應保護區儲瓶組上的容器閥，即可實施滅火。

四)、緊急啟動/停止工作方式

該方式適用于以下緊急狀態:情況一，當值守人員發現火情而氣體滅火控制器未發出聲光報警信號時，應立即通知現場所有人員撤離，在確定所有人員撤離現場后，方可按下緊急啟動/停止按鈕，系統立即實施滅火操作;情況,當氣體滅火控制器發出聲光報警信號并正處于延時階段，如發現為誤報火警時可立即按下緊急啟動/停止按鈕，系統將停止實施滅火操作，避免不必要的損失。

四、系統適用范圍

氣體滅火系統根據滅火劑種類、滅火機理不同，其適用范圍也各不相同。下面分類進行介紹。

二氧化碳滅火系統可用于撲救滅火前可切斷氣源的氣體火災，液體火災或石蠟、瀝青等可熔化的固體火災，固體表面火災及棉、毛、織物、紙張等部分固體深位火災，電氣火災。

本系統不得用于撲救硝化纖維、火藥等含氧化劑的化學制品火災，鉀、鈉、鎂、鈦、鋯等活潑金屬火災，氫化鉀、氫化鈉等金屬氫化物火災。

（二）七氟丙烷滅火系統

七氟丙烷滅火系統適用于撲救電氣火災、液體表面火災或可熔化的固體火災固體表面火災和滅火前可切斷氣源的氣體火災。

本系統不得用于撲救下列物質的火災:含氧化劑的化學制品及混合物，例如化纖維、硝酸鈉等;活潑金屬，例如鉀、鈉、鎂、鈦、鋯、鈾等;金屬氫化物,例如氫化鉀、氫化鈉等;能自行分解的化學物質，例如過氧化氫、聯胺等。

（三）、其他氣體滅火系統

其他氣體滅火系統適用于撲救電氣火災、固體表面火災、液體火災和滅火前能切斷氣源的氣體火災。

本系統不適用于撲救下列火災:硝化纖維、硝酸鈉等氧化劑或含氧化劑的化學制品火災，鉀、鎂、鈉、鈦、鋯、鈾等活潑金屬火災，氫化鉀、氫化鈉等金屬氫代物火災，過氧化氫、聯胺等能自行分解的化學物質火災，可燃固體物質的深位火災。

第五節 系統設計參數

氣體滅火系統的設計應以《氣體滅火系統設計規范》(GB50370-2005)、《與體滅火系統施工及驗收規范》(GB50263-2007)等規范和標準為依據，根據保對象、系統設置類型、滅火劑種類等確定設計基本參數。

（一）、防護區的設置要求

一)、防護區的劃分

防護區應根據封閉空間的結構特點和位置來劃分，防護區劃分應符合下列規定:防護區宜以單個封閉空間劃分;同一區間的吊頂層和地板下需同時保護時，可合為一個防護區;采用管網滅火系統時，一個防護區的面積不宜大于800㎡，且容積不宜大于3600m3;采用預制滅火系統時，一個防護區的面積不宜大于 500 ㎡且容積不宜大于1600㎡。

二)、耐火性能

防護區圍護結構及門、窗的耐火極限均不宜低于0.50h，吊頂的耐火極限不宜低于 0.25 h。

全淹沒滅火系統防護區建筑物構件耐火時間(一般為30min)包括:探測火災時間、延時時間、釋放滅火劑時間及保持滅火劑設計濃度的浸漬時間。延時時間為30s.釋放滅火劑時間對于撲救表面火災不應大于1min，對于撲救固體深位火災不應大于7min。

三)、耐壓性能

在全封閉空間釋放滅火劑時，空間內的壓強會迅速增加，如果超過建筑構件承受能力，防護區就會遭到破壞，從而造成滅火劑流失、滅火失敗和火災蔓延的嚴重后果。防護區圍護結構承受內壓的允許壓強不宜低于1200Pa。

四)、泄壓能力

對于全封閉的防護區，應設置泄壓口，七氟丙烷滅火系統的泄壓口應位于防護區凈高的 2/3 以上。防護區設置的泄壓口，宜設在外墻上。泄壓口面積按相應氣體滅火系統設計規定計算。對于設有防爆泄壓設施或門、窗縫隙未設密封條的防護區可不設泄壓口。

五)、封閉性能

在防護區的圍護構件上不宜設置敞開孔洞，否則將會造成滅火劑流失。當必須設置敞開孔洞時，應設置能手動和自動關閉的裝置。在噴放滅火劑前，應自動關閉防護區內除泄壓口外的開口

(六)環境溫度

防護區的最低環境溫度不應低于-10℃。

二、安全要求

設置氣體滅火系統的防護區應設疏散通道和安全出口，保證防護區內所有人員能在 30s內撤離完畢。

防護區內的疏散通道及出口，應設消防應急照明燈具和疏散指示標志燈。防護區內應設火災聲音報警器，必要時可增設閃光報警器。防護區的入口處應設火災聲光報警器和滅火劑噴放指示燈，以及防護區采用的相應氣體滅火系統的永久性標志牌。滅火劑噴放指示燈信號，應保持到防護區通風換氣后，以手動方式解除。

防護區的門應朝疏散方向開啟，并能自行關閉;用于疏散的門必須能從防護區內打開，滅火后的防護區應通風換氣，地下防護區和無窗或設固定窗扇的地上防護區應設置機械排風裝置，排風口宜設在防護區的下部并應直通室外。通信機房、電子計算機機房等場所的通風換氣次數不應小于每小時5次。

儲瓶間的門應向外開啟，儲瓶間內應設應急照明;儲瓶間應有良好的通風條件，地下儲瓶間應設機械排風裝置，排風口應設在下部，室內氣體可通過排風管排出室外。

經過有爆炸危險和變電、配電場所的管網，以及布設在以上場所的金屬箱體等設防靜電接地。

有人工作防護區的滅火設計濃度或實際使用濃度，不應大于有毒性反應濃(LOAEL濃度)。

防護區內設置的預制滅火系統的充壓壓力不應大于 2.5 MPa。

滅火系統的手動控制與應急操作應有防止誤操作的警示顯示與措施設有氣體滅火系統的場所，宜配置空氣呼吸器。

（三）、二氧化碳滅火系統的設計

一)、一般規定

二氧化碳滅火系統按應用方式可分為全淹沒滅火系統和局部應用滅火系統。淹沒滅火系統適用于撲救封閉空間內的火災;局部應用滅火系統適用于撲救不需閉空間條件的具體保護對象的非深位火災。

(1)采用全淹沒滅火系統的防護區，應符合下列規定:

1)對氣體、液體、電氣火災和固體表面火災，在噴放二氧化碳前不能自動關且開口不應設在底面閉的開口，其面積不應大于防護區總內表面面積的 3%，2)對固體深位火災，除泄壓口以外的開口，在噴放二氧化碳前應自動關

閉。

3)防護區的圍護結構及門、窗的耐火極限不宜低于0.50h，吊頂的耐火極限不應低于 0.25 h;圍護結構及門、窗的允許壓強不宜小于1200 Pa。

4)防護區用的通風機和通風管道中的防火閥，在噴放二氧化碳前應自動關閉

(2)采用局部應用滅火系統的保護對象，應符合下列規定:

1)保護對象周圍的空氣流動速度不宜大于3ms，必要時應采取擋風措施

2)在噴頭與保護對象之間，噴頭噴射角范圍內不應有遮擋物。

3)當保護對象為可燃液體時，液面至容器緣口的距離不得小于 150 mm。

啟動釋放二氧化碳之前或同時，必須切斷可燃、助燃氣體的氣源。

組合分配系統的二氧化碳儲存量，不應小于所需儲存量最大的一個防護區域或保護對象的儲存量。

當組合分配系統保護5個及以上的防護區或保護對象，或者在48h內不能復時，二氧化碳應有備用量，備用量不應小于系統設計的儲存量。對于高壓系統和單獨設置備用儲存容器的低壓系統，備用量的儲存容器應與系統管網相連，應能與主儲存容器切換使用。

（四）、其他氣體滅火系統的設計

采用氣體滅火系統保護的防護區，其滅火設計用量或惰化設計用量，應根據防護區內可燃物相應的滅火設計濃度或惰化設計濃度經計算確定。

有爆炸危險的氣體、液體類火災的防護區，應采用惰化設計濃度;無爆炸危險的氣體、液體類火災和固體類火災的防護區，應采用滅火設計濃度。

幾種可燃物共存或混合時，滅火設計濃度或惰化設計濃度應按其中最大的滅火設計濃度或惰化設計濃度確定。

兩個或兩個以上的防護區采用組合分配系統時，一個組合分配系統所保護的防護區不應超過8個。

組合分配系統的滅火劑儲存量，應按儲存量最大的防護區確定。

滅火系統的滅火劑儲存量，應為防護區的滅火設計用量、儲存容器內的滅火剩余量和管網內的滅火劑剩余量之和。

滅火系統的儲存裝置72h內不能重新充裝恢復工作的，應按系統原儲存量的100% 設置備用量。

滅火系統的設計溫度應采用20℃。

同一集流管上的儲存容器，其規格、充壓壓力和充裝量應相同。

同一防護區、當設計兩套或三套管網時，集流管可分別設置，系統啟動裝置必須共用。

各管網上噴頭流量均應按同一滅火設計濃度、同一噴放時間進行設計管網上不應采用四通管件進行分流。

噴頭的保護高度和保護半徑應符合下列規定:最大保護高度不宜大于6.5m,最小保護高度不應小于 0.3 m;噴頭安裝高度小于 1.5 m時，保護半徑不宜大于 4.5m;噴頭安裝高度不小于 1.5m時，保護半徑不應大于 7.5 m。

噴頭宜貼近防護區頂面安裝，距頂面的最大距離不宜大于 0.5m。

一個防護區設置的預制滅火系統，其裝置數量不宜超過10臺。

同一防護區內的預制滅火系統裝置多于1臺時，必須能同時啟動，其動作響應時差不得大于2s

二)、七氟丙烷滅火系統

海灣七氟丙烷滅火系統的滅火設計濃度不應小于滅火濃度的13倍，化設計濃度不應小于惰化濃度的1.1倍。

固體表面火災的滅火濃度為5.8%，設計規范中未列出的，應經試驗確定圖書、檔案、票據和文物資料庫等防護區，滅火設計濃度宜采用10%。

油浸變壓器室、帶油開關的配電室和自備發電機房等防護區，滅火設計濃度宜采用 9%。

通信機房和電子計算機機房等防護區，滅火設計濃度宜采用8%。

防護區實際應用濃度不應大于滅火設計濃度的 1.1倍。

在通信機房和電子計算機機房等防護區，設計噴放時間不應大于8s;在其他防護區，設計噴放時間不應大于 10s。

滅火浸漬時間應符合下列規定:木材、紙張、織物等固體表面火災，宜采用20min;通信機房、電子計算機機房內的電氣設備火災，應采用5min;其他固體表面火災、宜采用10min;氣體和液體火災，不應小于1min。

七氟丙烷天火系統應采用氮氣增壓輸送，氮氣的含水量不應大于0.006%

(1)儲存容器的增壓壓力宜分為三級，并應符合下列規定:

1)一級、(2.5+0.1)MPa(表壓)。

2)二級、(4.2+0.1)MPa(表壓)。

3)三級.(5.6+0.1)MPa(表壓)。

(2)七氟丙烷單位容積的充裝量應符合下列規定:

1)一級增壓儲存容器，不應大于1120 kg/m。

2)二級增壓焊接結構儲存容器，不應大于 950 kg/m’。

3)二級增壓無縫結構儲存容器，不應大于1120kg/m

4)三級增壓儲存容器，不應大于1080kg/m。

管網的管道內容積，不應大于流經該管網的七氟丙烷儲存量體積的80%

(3)管網布置宜設計為均衡系統，并應符合下列規定:

4)儲存容器內的滅火劑剩余量，可按儲存容器內引升管管口以下的容器容積量換算。

5)均衡管網和只含一個封閉空間的非均衡管網，其管網內的滅火劑剩余量均可不計。

(5)防護區中含兩個或兩個以上封閉空間的非均衡管網，其管網內的滅火劑剩余量，可按各支管與最短支管之間長度差值的容積量計算。

六、系統組件及設置要求

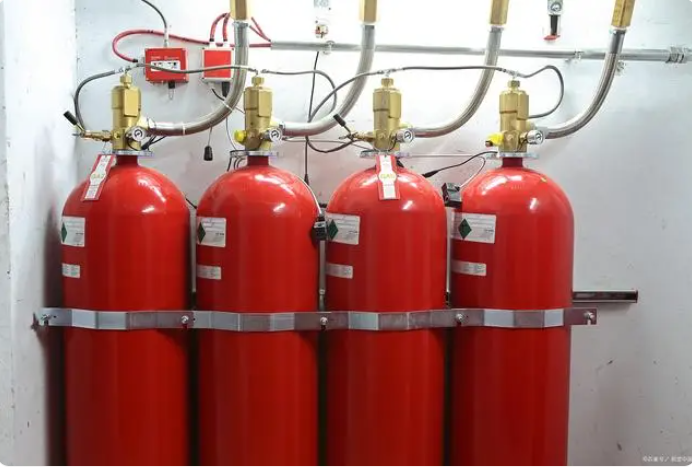

二氧化碳滅火系統一般為管網滅火系統，管網滅火系統由滅火劑儲存裝置、容器閥、選擇閥、噴頭、壓力開關、安全閥、管道及其附件等組件組成。本節主要介紹系統組件及其設置要求。

一)、滅火劑儲存裝置

目前我國二氧化碳儲存裝置均為儲存壓力5.17 MPa規格，儲存裝置為無縫鋼質容器，它由容器閥、連接軟管、鋼瓶組成，耐壓值為22.05 MPa。二氧化碳高壓系統儲存裝置規格有 32L、40L、45L、50L、82.5L。

高壓系統的儲存裝置應符合下列規定:儲存容器的工作壓力不應小于15.0MP儲存容器或容器閥上應設泄壓裝置，其泄壓動作壓力應為(19±0.95)MPa;儲存容器中二氧化碳的充裝系數應按《氣瓶安全技術監察規程》(TSG RO006-2014)執行:儲存裝置的環境溫度應為 0~49℃。

低壓系統的儲存裝置應符合下列規定:儲存容器的設計壓力不應小于2.5MPa并應采取良好的絕熱措施。儲存容器上至少應設置兩套安全泄壓裝置，其泄壓動作壓力應為(2.38±0.12)MPa;儲存裝置的高壓報警壓力設定值應為2.2MPa，壓報警壓力設定值應為18MPa;儲存容器中二氧化碳的裝置系數應按國家相關規定執行;容器閥應能在噴出要求的二氧化碳量后自動關閉;儲存裝置應遠離熱源，其置應便于再充裝，其環境溫度宜為-23~49℃;

儲存容器中充裝的二氧化碳應符合《二氧化碳滅火劑》(GB 4396-2005)的規定;儲存裝置應具有滅火劑泄漏檢測功能。當儲存容器中充裝的二氧化碳損失量達到其初始充裝的10%時，應能發出聲光報警信號并及時補充;儲存裝置的布置應方便檢查和維護，并應避免陽光直射儲存裝置宜設在專用的儲存容器間內。局部應用滅火系統的儲存裝置可設置在固定的安全圍欄內。專用的儲存容器間的設置應符合下列規定:應靠近防護區，出口應直接通向室外或疏散走道;耐火等級不應低于二級;室內應保持干燥和良好通不具備自然通風條件的儲存容器間應設機械排風裝置，排風口距儲存容器間地面度不宜大于0.5m，排風口應通向室外。

二)、容器閥

容器閥按其結構形式，可分為差動式和膜片式兩種。容器閥的啟動方式一般手動啟動、氣啟動、電磁啟動和電爆啟動等方式。與之對應的啟動裝置有手動啟動器、氣啟動器、電磁啟動器和電爆啟動器等。

三)、選擇閥

在多個保護區域的組合分配系統中，每個防護區或保護對象在集流管的排管上應設置與該區域對應的選擇閥。選擇閥應設置在儲存容器間內，并應便于手操作，方便檢查維護。選擇閥上應設有標明防護區的銘牌。

選擇閥可采用電動、氣動或機械操作方式。選擇閥的工作壓力，高壓系統不小于 12.0 MPa，低壓系統不應小于 2.5 MPa。

系統啟動時，選擇閥應在二氧化碳儲存器的容器閥動作之前打開或同時打開

四)、噴頭

二氧化碳滅火系統的噴頭安裝在管網的末端，用于向防護區噴灑滅火劑。噴頭是用來控制滅火劑的流速和噴射方向的組件。全淹沒滅火系統的噴頭布置應使防護區內二氧化碳分布均勻，噴頭應貼近頂棚或屋頂安裝。

設置在有粉塵或噴漆作業等場所的噴頭，應增設不影響噴射效果的防塵罩

五)、壓力開關

壓力開關可以將壓力信號轉換成電氣信號，一般設置在選擇閥前后，以判斷各部位的動作正確與否。

六)、安全閥

安全閥一般設置在儲存容器的容器閥上及組合分配系統中的集流管部分。在組合分配系統的集流管部分，由于選擇閥平時處于關閉狀態，在容器閥的出口處至選擇閥的進口端之間形成了一個封閉的空間，因而在此空間內容易形成一個危險的高壓區。為了防止儲存器發生誤噴射，因此在集流管末端設置一個安全閥或泄壓裝置，當壓力值超過規定值時，安全閥自動開啟泄壓以保證管網系統的安全。

七)、管道

高壓系統管道及其附件應能承受最高環境溫度下二氧化碳的儲存壓力，低壓系并應符合下列規定:管道應符合《輸送流統管道體用無縫鋼管》(GB/T8163-2018)的規定，并應進行內外表面鍍鋅防腐處理;對鍍鋅層有腐蝕的環境、管道可采用不銹鋼管、銅管或其他抗腐蝕的材料;撓性連接的軟管必須能承受系統的工作壓力和溫度，并宜采用不銹鋼軟管;低壓系統的管網中應采取防膨脹收縮措施;在可能產生爆炸的場所，管網應吊掛安裝并采取防晃措施。管道可采用螺紋連接、法蘭連接或焊接。公稱直徑等于或小于80mm的管道宜采用螺紋連接;公稱直徑大于80mm的管道，宜采用法蘭連接。管網中閥門之間的封閉管段應設置泄壓裝置，其泄壓動作壓力，高壓系統應為(15±0.75)MPa低壓系統應為(2.38±0.12)MPa。

（二）、其他氣體滅火系統

儲存裝置應符合下列規定:管網系統的儲存裝置應由儲存容器、容器閥和集流管等組成;七氟丙烷和IG541預制滅火系統的儲存裝置應由儲存容器、容器閥等組成;容器閥和集流管之間應采用撓性連接，

儲存容器和集流管應采用支架固定;儲存裝置上應設耐久的固定銘牌，并應標明每個容器的編號、容積、皮重、滅火劑名稱、充裝量、充裝日期和充壓壓力等;管網滅火系統的儲存裝置宜設在專用儲瓶間內，儲瓶間宜靠近防護區并應符合建筑物耐火等級不低于二級的有關規定及有關壓力容器存放的規定，且應有直接通向室外或疏散走道的出口，儲瓶間和設置預制滅火系統的防護區的環境溫度應為-10~50℃;儲存裝置的布置應便于操作、維修及避免陽光照射，操作面距墻面或兩操作面之間的距離不宜小于1m，且不應小于儲存容器外徑的1.5倍。

儲存容器、驅動氣體儲瓶的設計與使用應符合《氣瓶安全技術監察規程(TSG RO006-2014)等相關規定。

儲存裝置的儲存容器與其他組件的共稱工作壓力，不應小于在最高環境溫度下所承受的工作壓力。

在儲存容器或容器閥上，應設安全泄壓裝置和壓力表。組合分配系統的集流管，應設安全泄壓裝置。安全泄壓裝置的動作壓力，應符合相應氣體滅火系統的設計規定。

在通向每個防護區的滅火系統主管道上，應設壓力信號器或流量信號器。

組合分配系統中的每個防護區應設置控制滅火劑流向的選擇閥，其公稱直徑應與該防護區滅火系統的主管道公稱直徑相等。

選擇閥的位置應靠近儲存容器且便于操作。選擇閥應設有標明其工作防護區的永久性銘牌。

噴頭應有型號、規格的永久性標志。設置在有粉塵、油霧等防護區的噴頭，應有防護裝置。

噴頭的布置應滿足噴放后氣體滅火劑在防護區內均勻分布的要求。當保護對屬可燃液體時，噴頭射流方向不應朝向液體表面。

管道及管道附件應符合下列規定:輸送氣體滅火劑的管道應采用無縫鋼管,其質量應符合《輸送流體用無縫鋼管》(GB/T 8163-2018)、《高壓鍋爐用無縫鋼管(GBIT 5310-2017)等的規定。無縫鋼管內外應進行防腐處理，防腐處理宜采用符合環保要求的方式;輸送氣體滅火劑的管道安裝在腐蝕性較大的環境里，宜采用不銹鋼管，其質量應符合《流體輸送用不銹鋼無縫鋼管》( GB/T 14976-2012的規定;輸送啟動氣體的管道，宜采用銅管，其質量應符合《銅及銅合金拉制管(GB/T 1527-2017)的規定;管道連接時，當公稱直徑小于或等于80mm時，宜采用螺紋連接，大于80mm時宜采用法蘭連接;鋼制管道附件內外應進行防腐處理，防腐處理宜采用符合環保要求的方式，在腐蝕性較大的環境里，應采用不銹錒的管道附件。

系統組件與管道的公稱工作壓力，不應小于在最高環境溫度下所承受的工作壓力。

系統組件的特性參數應由國家法定檢測機構驗證或測定

二)、海灣七氯丙烷滅火系統組件專用要求

儲存容器或容器閥以及組合分配系統集流管上的安全泄壓裝置的動作壓力，應符合下列規定:

(1)儲存容器增壓壓力為2.5MPa時，應為(5.0±0.25)MPa(表壓)。

(2)儲存容器增壓壓力為4.2MPa，最大充裝量為950kg/m'時，應為(7.0±0.35)MPa(表壓);最大充裝量為1120kg/m時，應為(8.4±0.42)MPa(表壓)。

(3)儲存容器增壓壓力為5.6MPa時，應為(10.0±0.5)MPa(表壓)。

增壓壓力為25 MPa的儲存容器，宜采用焊接容器;增壓壓力為4.2MPa的儲存容器，可采用焊接容器或無縫容器;增壓壓力為5.6MPa的儲存容器，應采用無縫容器。在容器閥和集流管之間的管道上應設單向閥。

三)、IG541 混合氣體滅火系統組件專用要求

(1)一級充壓(15.0MPa)系統，應為(20.7±1.0)MPa(表壓)。

(2)二級充壓(20.0MPa)系統，應為(27.6±1.4)MPa(表壓)。

儲存容器應采用無縫容器。

四)、操作與控制

采用氣體滅火系統的防護區，應設置火災自動報警系統，其設計應符合《火災自動報警系統設計規范》(GB50116-2013)的規定，并應選用靈敏度級別高的火災探測器。

管網滅火系統應設自動控制、手動控制和機械應急操作三種啟動方式。預制滅火系統應設自動控制和手動控制兩種啟動方式。

采用自動控制啟動方式時，根據人員安全撤離防護區的需要，應有不大于30s的可控延遲噴射;對于平時無人工作的防護區，可設置為無延遲噴射。

滅火設計濃度或實際使用濃度大于無毒性反應濃度(NOAEL濃度)的防護區和采用熱氣溶膠預制滅火系統的防護區，應設手動與自動控制的轉換裝置。當人員進人防護區時，應能將滅火系統轉換為手動控制方式;當人員離開時，應能恢復為自動控制方式。防護區內外應設手動、自動控制狀態的顯示裝置。

自動控制裝置應在接到兩個獨立的火災信號后才能啟動。手動控制裝置和手動與自動轉換裝置應設在防護區疏散出口門外便于操作的地方，安裝高度為中心點距地面15m。機械應急操作裝置應設在儲瓶間內或防護區疏散出口門外便于操作的地方。

氣體滅火系統的操作與控制，應包括對開口封閉裝置、通風機械和防火閥等設備的聯動操作與控制。

設有消防控制室的場所，各防護區滅火控制系統的有關信息應傳送給消防控制室。

氣體滅火系統的電源，應符合國家有關消防技術標準的規定;采用氣動力源時，應保證系統操作與控制需要的壓力和氣量。

組合分配系統啟動時，選擇閥應在容器閥開啟前打開或同時打開
