海灣氣體滅火控制系統和柜式七氟丙烷氣體滅火裝置技術參數

四、氣體滅火及消防控制設備主要技術參數

海灣GST-QKP02H、GST-QKP04H型氣體滅火控制器/火災報警控制器

海灣GST-QKP02H、GST-QKP04H 火災報警控制器/氣體滅火控制器（簡稱為 QKPH）是海灣公司為適應工程設計的需要而開發的。QKPH 為典型的氣體滅火控制裝置，可配接感煙/感溫/火焰探測器、手動報警按鈕、緊急啟/停按鈕、聲光警報器、氣體噴灑指示燈、手自動轉換開關以及輸出模塊等，具有火災探測和氣體滅火控制功能，可實現 2～4 個防火區的火災報警和氣體滅火控制。

QKPH 滿足 GB 4717-2005《火災報警控制器》和 GB 16806-2006《消防聯動控制器》中有關氣體滅火控制器的要求，為室內使用設備。產品具有以下特點：配置靈活、可靠性高，功能強、控制方式靈活，窗口化、漢字菜單式顯示界面，模塊式開關電源，可選擇配置打印功能。

產品具有以下功能：

（1）具有火災探測及報警功能

（2）能控制實現氣體滅火設備的啟動噴灑

（3）QKPH 收到啟動控制信號后能啟動現場的區域訊響器報警、自動顯示延時且指示延時時間、聯動啟動輸出模塊實現關閉門窗、防火閥和停止空調等功能

（4）延時啟動的延時時間在 0～30 秒連續可調

（5）具有停動功能，

（6）具有手自動轉換功能，各區可分別設置手動和自動工作方式

（7）可向火災報警控制器/消防聯動控制器等上傳啟動控制信號、延時信號、啟動噴灑信號、氣體噴灑信號和故障信號等信息

（8）自身帶有備電，在主電缺失時可自動投入備電運行；能給備電充電并有備電保護功能

（9）具有信息記錄、查詢功能，可保存全部記錄最后的 9999 條，火警和操作記錄最后的 1000條記錄。

（10）通過配接總線輸出設備，可對外提供火警（包括分別單獨指示感溫、感煙火警）、故障、噴灑、反饋、區域手自動狀態、急啟按鈕動作、訊響器啟動、噴灑燈啟動等各種輸出觸點。

海灣GST-QKP02H、GST-QKP04H型氣體滅火控制器/火災報警控制器主要技術指標

（1）工作電壓：交流AC220V，50/60Hz，允許電壓變化范圍AC176V～AC264V；

（2）功耗：

GST-QKP02H：監視狀態功耗≤60W；最大功率 140W；

GST-QKP04H：監視狀態功耗≤60W；最大功耗 150W。；

（3）備用電源：2個DC12V/7Ah密封鉛酸電池；

（4）氣體噴灑輸出：單個分區輸出支持 DC24V/3A；最多支持兩區同時輸出，每個分區支持不超過 DC24V/1.5A；輸出方式支持脈沖方式/持續方式，可調；；

（5）輔助 24V 電源輸出：最大 0.3A

（6）電池充電電流：：0.6A～0.8A；

（7）液晶屏規格：480*272 點 24 色 RGB 彩屏；

（8）容量能支持 2/4 個區的氣體滅火設備，每2個區共享242點

（9）線制

（10）使用環境：工作溫度：0℃～40℃；相對濕度≤95%，不凝露

（11）外形尺寸：長 500mm×寬 380mm×厚 140mm

（12）外殼防護等級：IP30

（13）重量：約 13kg。

（14）壁掛安裝于防護區門口，支持側面和背面進線方式。

 海灣JTY-GD-G5T型點型光電感煙火災探測器

 海灣JTY-GD-G5T點型光電感煙火災探測器(以下簡稱探測器)是采用紅外散射原理研制而成的點型光電感煙火災探測器。本探測器結構新穎、外形美觀、性能穩定可靠、抗潮濕性強，適用于賓館、飯店、辦公樓、教學樓、銀行、倉庫、圖書館、計算機房及配電室等場所。本探測器主要具有以下特點：

（1）地址編碼可由電子編碼器事先寫入，也可由控制器直接更改，工程調試簡便可靠。

（2）單片機實時采樣處理數據、并能保存14個歷史數據，曲線顯示跟蹤現場情況。

（3）具有溫度、濕度漂移補償，灰塵積累程度及故障探測功能。

（4）無極性二總線信號。

（5）采用集成芯片，抗電磁干擾能力強。

（6）應用軌到軌運放，抗灰塵累積能力強。

海灣JTY-GD-G5T型點型光電感煙火災探測器主要技術指標

（1）工作電壓：總線24V

（2）工作電流：監視電流≤0.3mA，報警電流≤1.0mA

（3）指示燈：報警確認燈，紅色，巡檢時閃爍，報警時常亮

（4）編碼方式：電子編碼

（5）保護面積：當空間高度為6米～12米時，一個探測器的保護面積，對一般保護場所而言為80平方米?？臻g高度為6米以下時，保護面積為60平方米。具體參數應以《火災自動報警系統設計規范》（GB 50116）為準。

（6）線制：信號二總線無極性

（7）使用環境：溫度：-10℃～+55℃，相對濕度≤95%，不凝露

（8）外形尺寸：直徑103mm，高53mm（帶底座）

（9）外殼防護等級：IP32

（10）殼體材料和顏色：ABS，白色

（11）重量：約109g

（12）安裝孔距：45mm～75mm

（13）執行標準：GB 4715-2005

海灣 JTW-ZCD-G5H型點型感溫火災探測器

 海灣JTW-ZCD-G5H 點型感溫火災探測器（以下簡稱探測器）為無極性二總線制，可與本公司生產的各類火災報警控制器的報警總線以任意方式并接。探測器采用帶 A/D 轉換的單片機。本探測器結構新穎、外形美觀、性能穩定可靠，特別適用于發生火災時有劇烈溫升的場所，與感煙探測器配合使用更能可靠探測火災，減少損失。探測器具有 A1R 和 BS 兩種類別，根據應用環境的不同，可使用編碼器進行現場設置。本探測器具有以下特點：

（1）與控制器采用無極性二總線連接；

（2）地址編碼由電子編碼器直接寫入，工程調試簡便可靠；

（3）探測器具有 A1R 和 BS 兩種類別，可用于更廣泛的溫度環境。

海灣 JTW-ZCD-G5H型點型感溫火災探測器主要技術指標

（1）探測器類別：P（A1R 和 BS 可設，出廠默認類別為 A1R）

（2）工作電壓：總線 24V

（3）工作電流：監視電流≤0.3mA，報警電流≤1.5mA

（4）報警確認燈：紅色（巡檢時閃爍，報警時常亮）

（5）故障指示燈：黃色（傳感器故障時常亮）

（6）編碼方式：電子編碼

（7）探測角度≤45°

（8）保護面積：當空間高度小于 8m 時，一個探測器的保護面積，對一般保護現場而言為 20m²～30m²。具體參數應以《火災自動報警系統設計規范》（GB 50116）為準。

（9）使用環境：

溫    度： A1R 類別：典型應用溫度 25℃；范圍 -10℃～50℃

BS 類別： 典型應用溫度 40℃；范圍 -10℃～65℃

相對濕度：≤95%，不凝露

（10）外形尺寸：直徑 103mm 高：57mm（帶底座）

（11）外殼防護等級：IP32

（12）殼體材料和顏色：ABS，白色

（13）重量：約 93g

（14）安裝孔距：45mm～75mm

（15）執行標準：GB 4716-2005

海灣GST-BMQ-2 型電子編碼器特點

傳統的探測器編碼需要人工通過機械式撥碼設置才能完成，編碼效率低，技術要求高，容易出現錯碼，并且為了方便編碼，探測器底部需留出編碼口，這樣容易造成探測器對粉塵、潮氣的密封不良，使探測器的整體性能變差。

電子編碼器利用鍵盤操作，輸入十進制數，簡單易學?？梢杂秒娮泳幋a器，讀寫探測器的地址和靈敏度，讀寫模塊類產品的地址和工作方式；并可以用電子編碼器瀏覽設備批次號，現場調試維護十分方便。

主要技術指標

（1）適用范圍：海灣公司生產的可進行電子編碼的各類探測器、現場模塊、指示部件

（2）工作電壓：DC9V

（3）工作電流≤8mA

（4）待機電流≤100μA

（5）使用環境：

溫度：-10℃～+50℃

相對濕度≤95%，不結露

（6）外形尺寸：

164mm×64mm×37mm

海灣GST-HX-320B火災聲光警報器

海灣GST-HX-320B火災聲光警報器(以下簡稱警報器)，用于在火災發生時提醒現場人員注意。警報器是一種安裝在現場的聲光報警設備，當現場發生火災并被確認后，可由消防控制中心的火災報警控制器啟動。啟動后警報器發出強烈的聲光信號，以達到提醒現場人員注意的目的。

海灣GST-HX-320B火災聲光警報器主要技術指標如下：

（1）工作電壓：總線24V

  （2）工作電流：監視電流≤0.25mA，啟動電流≤5mA

  （3）閃光頻率：1.1Hz～1.7Hz

  （4）火警聲調聲壓級：  80dB～115dB（正前方3m水平處（A計權））

嘀嘀聲調聲壓級：  80dB～115dB（正前方3m水平處（A計權））

（5）變調周期：3.5s～4.8s（火警聲）/0.6s～1.0s（嘀嘀聲）

  （6）編碼方式：電子編碼

  （7）線制：兩線制，與控制器采用無極性信號二總線連接

（8）使用環境：室內型，溫度：-10℃～+55℃，相對濕度≤95%，不凝露

  （9）外形尺寸：121mm×91mm×52mm（帶底殼）

  （10）殼體材料和顏色：塑料/白色，正面鑲有透明光罩/紅色

（11）外殼防護等級：IP41

  （12）重量：約135g (帶底殼)

（13）安裝孔距：60mm

  （14）執行標準：GB 26851-2011

海灣GST-LD-8317H型氣體釋放警報器

海灣GST-LD-8317H氣體釋放警報器（以下簡稱警報器）是氣體滅火系統的配套產品，通常安裝在被保護場所的入口處。當氣體噴灑后，氣體滅火控制器（以下簡稱控制器）將啟動警報器發出燈光指示，提醒人員注意并采取相應的措施。本警報器為編碼型，與控制器進行通信采用數字信號，工作穩定可靠，對電磁干擾有良好的抑制能力。地址碼為電子編碼，可由電子編碼器事先寫入，也可由控制器直接改寫，工程調試簡便。

海灣GST-LD-8317H型氣體釋放警報器主要技術指標

（1）工作電壓：總線24V

（2）工作電流：監視電流≤1mA，動作電流≤15mA

（3）閃光頻率：1.0Hz～2.0Hz

（4）編碼方式：電子編碼

（5）線制：兩線制，與控制器采用無極性信號二總線連接

（6）使用環境：室內型，溫度：-10℃～+50℃；相對濕度≤95%，不凝露

（7） 外形尺寸：348mm×159mm×24mm

（8） 外殼防護等級：IP42

（9） 殼體材料和顏色：阻燃ABS，乳白色

（10） 重量：約680g

（11） 安裝孔距：260mm

（12） 執行標準：GB 26851-2011

海灣GST-LD-8318型緊急啟/停按鈕

海灣GST-LD-8318緊急啟/停按鈕，用于控制氣體滅火系統的啟動及停動。通常安裝在現場，當被保護的區域內發生火災時，按下“按下噴灑”按鍵，即可向氣體滅火控制器（以下簡稱控制器）發出氣體噴灑請求信號。氣體滅火控制器發出氣體噴灑命令，經延時，啟動氣體噴灑電磁閥。在延時期間，若現場人員確認無火災發生，可立即按下“停止”按鍵，終止啟動。

按鈕為編碼方式，啟動和停動共占一個編碼點；按鈕可提供輸出無源常開觸點信號，可直接控制聲光警報器等設備。

海灣GST-LD-8318型緊急啟/停按鈕主要技術指標

（1）工作電壓：總線24V

（2）監視電流：≤0.8mA，報警電流≤10mA

（3）編碼方式：電子編碼

（4）常開輸出觸點：額定值DC60V/0.1A，接觸電阻≤100mW

（5）啟動方式：擊碎玻璃罩后，按下“按下噴灑”按鍵

（6）啟動零件類型：重復使用型

（7）“按下噴灑”按鍵復位方式：用專用鑰匙復位

（8）指示燈：

“按下噴灑”按鍵：紅色，按下時常亮

“停止”按鍵：綠色，按下時常亮

（9）線制：與氣體滅火控制器采用無極性兩線制連接

（10）外殼防護等級：IP33

（11）使用環境：溫度：-10℃～+55℃；相對濕度≤95%，不凝露

（12）外形尺寸：112（長）mm′133（高）mm′65mm（厚）

海灣GST-LD-8301A輸入/輸出模塊

海灣GST-LD-8301A型輸入/輸出模塊，用于用于連接需要火災報警控制器控制的消防聯動設備，如排煙閥、送風閥、防火閥等，并可接收設備的動作回答信號。采用32 位ARM 微處理器實現信號處理，用數字信號與控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力。輸入、輸出信號隔離檢測，抗干擾能力強。可采用電子編碼器現場完成編碼設置。

海灣GST-LD-8301A輸入/輸出模塊主要技術指標

（1）工作電壓：

信號總線電壓：總線24V   允許范圍：16V～28V

電源總線電壓：DC24V     允許范圍：DC20V～DC28V

（2）工作電流：

總線監視電流≤0.46mA   總線啟動電流≤1.34mA

電源監視電流≤2.00mA   電源啟動電流≤18.00mA

（3）線制：與控制器采用無極性信號二總線連接，與DC24V 電源采用無極性電源二總線連接

（4）無源輸出觸點容量：DC24V/2A，正常時觸點阻值為100kΩ，啟動時閉合，適用于12V~48V直流或交流

（5）輸出控制方式：電平、脈沖（繼電器常開觸點輸出，脈沖啟動時繼電器吸合時間為10s）

（6）出廠設置：常開檢線輸入、常開輸出方式

（7）使用環境：溫度：-10℃～+55℃，相對濕度≤95%，不結露

（8）外殼防護等級：IP30

（9）外形尺寸：86mm×86mm×41mm（帶底殼）

一、GQQ40/2.5柜式七氟丙烷自動氣體滅火裝置(單瓶組)概述

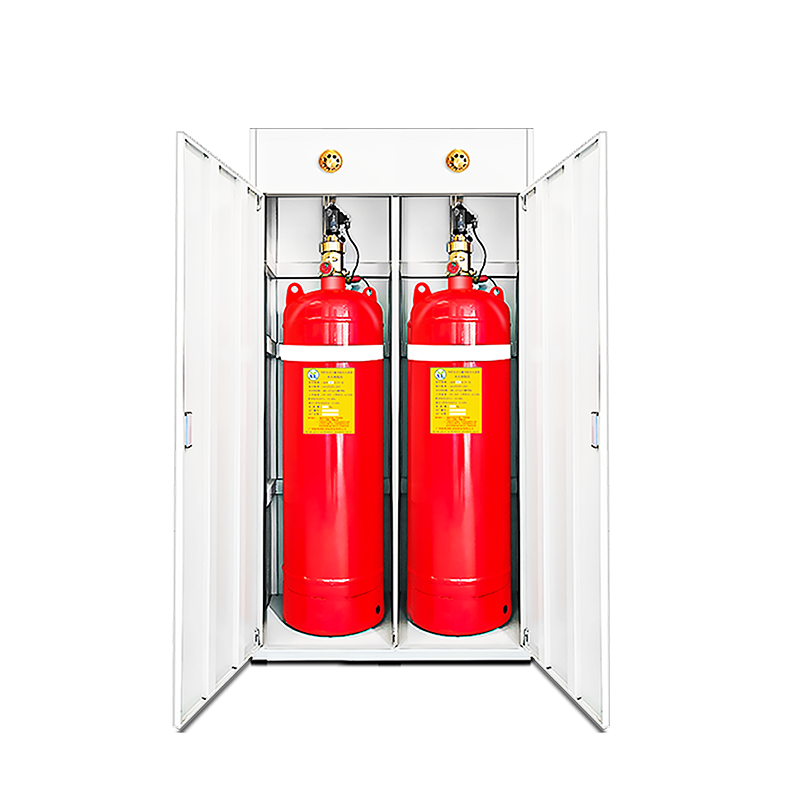

　　GQQ40/2.5柜式七氟丙烷自動滅火裝置(單瓶組)又稱無管網式七氟丙烷滅火裝置，是一種預制的，以全淹沒方式滅火、獨立成套、可移動、自動監測火災、自動報警、自動滅火的現代化消防設備。

GQQ40/2.5柜式七氟丙烷自動滅火裝置由柜體、滅火劑儲瓶、容器閥、電磁驅動器、信號反饋裝置、噴嘴等部件組成，并與氣體滅火控制器、火災探測器、緊急啟停按鈕、聲光報警器、放氣指示燈等報警裝置組成為具有探測、報警、實施滅火功能為一體的氣體自動滅火系統。

二、GQQ40/2.5柜式七氟丙烷自動滅火裝置技術參數

型號 GQQ40/2.5

滅火形式 全淹沒

滅火劑儲瓶容積 40L

滅火劑儲存容器充裝壓力(20℃) 2.5MPa

最大工作壓力(50℃) 4.2MPa

啟動延遲設定 0~30s

系統工作電壓/電流 DC24V/1.5A

工作環境溫度 -10℃～50℃

系統啟動方式 自動、電氣手動

滅火噴放時間 ≤10s

三、GQQ40/2.5柜式七氟丙烷自動氣體滅火裝置(單瓶組)優點

　　GQQ40/2.5柜式七氟丙烷滅火裝置、不需安裝管網、不需專用的鋼瓶間，具有輕便、可移動、安裝靈活、滅火效率高、速度快、結構簡單、性能優良、控制方式先進、安全性高、操作維修方便以及規格、品種齊全等優點。

四、GQQ40/2.5柜式七氟丙烷自動氣體滅火裝置(單瓶組)適用范圍

　　GQQ40/2.5柜式七氟丙烷自動氣體滅火裝置可撲滅A、B、C類火災及電氣火災，能安全有效地使用在有人常駐的場所(在滅火劑噴放前人員需撤離防護區)；

　GQQ40/2.5適用于電氣火災如：計算機房、通訊機房、測試中心、變配電室、精密儀器室、理化實驗室等；

　　GQQ40/2.5適用于液體火災或可熔固體火災如：發電機、變壓器、浸漬油槽、液壓油庫、加油站、潤滑油庫及其他可燃流體與貯罐等；

　　GQQ40/2.5適用于固體火災如：圖書館、檔案室、資料庫、軟件庫、博物館、金庫、煙草庫房、重要醫療器械室、化學易燃品庫房及生產作業火災危險場地等。

機械式自動泄壓裝置

機械式自動泄壓裝置，適用七氟丙烷滅火系統中的機房、計算機房、配電室、變電站、圖書館等場所，當防護區噴發七氟丙烷滅火劑后，壓力達到泄壓口校準的壓力值時，自動打開泄壓口，排放防護區的壓力。

 機械型泄壓口，適用七氟丙烷滅火系統中的機房、計算機房、配電室、變電站、圖書館等場所，當防護區噴發七氟丙烷滅火劑后，壓力達到泄壓口校準的壓力值時，自動打開泄壓口，排放防護區的壓力，避免維護結構與房內設備的損壞。

泄壓口,泄壓裝置,泄壓閥

產品信息

名稱： 機械式自動泄壓裝置

型號： 0.12平方/0.25平方

適用場所： 電子計算機房、電訊中心控制室、通訊機房、潔凈廠房、圖書館、檔案館、貴重物品庫、電信機房、廣播電視設備、發電機房、電氣設備房、變壓器、油斷路器、電動機、內燃機、電器機房、圖書檔案樓、科研試驗樓、貴重儀器設備房、大型船舶、油品廠房等。

產品特點
