氣體滅火系統是四大固定式滅火系統之一，應用廣泛，滅火效率高、滅火速度快、保護對象無無損等優點；氣體滅火系統一般以滅火介質命名，比較常用的有二氧化碳滅火系統、七氟丙烷滅火系統和IG541滅火系統。近幾年真題考查的分值在逐步提升，主要考查系統組成、工作原理、組件名稱、故障分析以及聯動。下面以IG541滅火系統為例來講解氣體滅火系統原理。

一、IG541滅火系統組成

由滅火劑瓶組、驅動氣體瓶組（可選）、選擇閥、減壓裝置、驅動裝置、集流管、連接管、噴頭、信號反饋裝置、安全泄放裝置、控制盤、檢漏裝置、管道管件及吊鉤支架等組成。

與高壓二氧化碳滅火系統、內儲壓七氟丙烷滅火系統有區別的地方是：高壓二氧化碳滅火系統、內儲壓七氟丙烷滅火系統無減壓裝置。

二、工作原理

發生火災→火災探測器報警→氣體滅火控制器→延遲30s→打開驅動氣體容器閥→打開選擇閥，同時開啟滅火劑瓶組容器閥→氣體匯集集流管通過選擇閥噴放到各防護區，同時氣體釋放燈亮。

三、聯動控制設計

1.有人工作的防護區：氣體滅火控制器在接收到滿足聯動邏輯關系的首個聯動觸發信號后，應啟動設置在該防護區內的火災聲光警報器，在接收到第二個聯動觸發信號后，應發出聯動控制信號。聯動控制信號應包括下列內容：
1）關閉防護區域的送（排）風機及送（排）風閥門；
2）停止通風和空氣調節系統及關閉設置在該防護區域的電動防火閥；
3）聯動控制防護區域開口封閉裝置的啟動，包括關閉防護區域的門、窗；
4）啟動氣體滅火裝置、泡沫滅火裝置，氣體滅火控制器、泡沫滅火控制器，可設定不大于 30s 的延遲噴射時間。

2.平時無人工作的防護區：可設置為無延遲的噴射，應在接收到滿足聯動邏輯關系的首個聯動觸發信號后除啟動氣體滅火裝置外的聯動控制；在接收到第二個聯動觸發信號后，應啟動氣體滅火裝置。

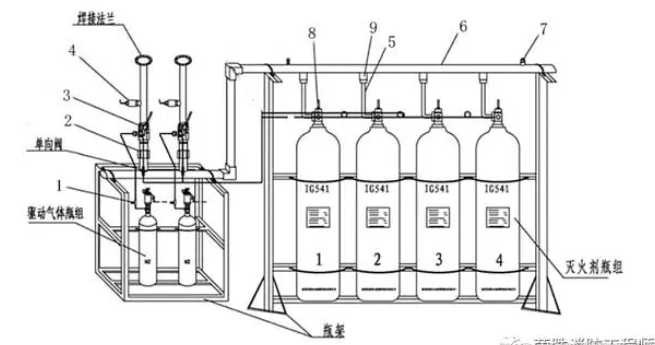

四、系統各組件的名稱及主要功能

1.低泄高封閥，主要功能：排除由于氣源泄漏而積聚在啟動管路內的氣體，防止系統誤動作。

2.減壓裝置，主要功能：將滅火劑瓶組釋放的高壓氣體壓力減壓到工程設計值。

3.選擇閥，主要功能：控制滅火劑到相應的保護區。

4.信號反饋裝置（壓力訊號器或流量訊號器），主要功能：將滅火劑釋放的壓力或流量信號轉換為電信號，并反饋到控制中心。

5.高壓軟管，主要功能：用于瓶頭閥與滅火劑管道單向閥的連接，減震。

6.集流管，主要功能：將多個滅火劑瓶組的滅火劑匯集在一起，再分配到各防護區。

7.安全閥（安全泄放裝置）：防止滅火劑管道非正常受壓時爆炸。

8.容器閥，主要功能：封存、釋放、充裝、超壓泄放。

9.液流單向閥，主要功能：防止滅火劑從集流管向滅火劑瓶組返流。
