七氟丙烷氣體滅火系統裝置組成
海灣系列柜式七氟丙烷氣體滅火裝置為獨立的全淹沒滅火系統，其中的海灣氣體滅火裝置的報警滅火控制器安裝在柜體上。

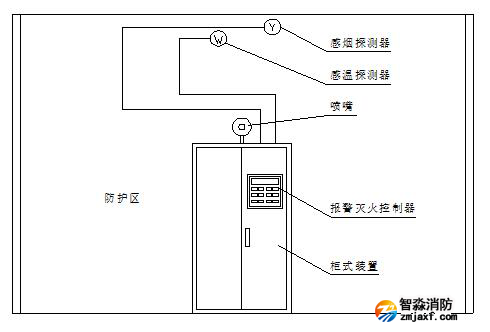

圖3 機房消防氣體滅火報警設備布置圖
八、七氟丙烷氣體滅火系統安裝
● 本裝置的安裝場所應符合下列要求：（1） 環境溫度為0〇C～50〇C，且干燥、通風良好；氣體滅火安裝
（2） 空氣中不得含有易爆、導電塵埃及腐蝕部件的有害物質，否則必須予以保護，裝置不得受到震動和沖擊；
（3） 整個柜體必須能安裝平穩，不允許傾斜；
（4） 防護區的面積不宜大于500m2，容積不宜大于1600m3；
（5） 防護區維護結構及門窗的耐火極限均不應低于0.5h，吊頂的耐火極限不應低于0.25h；
（6） 防護區維護結構承受內壓的允許壓強，不宜低于1.2kPa；
（7） 防護區滅火時應保持封閉條件，除泄壓口以外的開口，以及用于該防護區 的通風機和通風管道中的防火閥，在噴放七氟丙烷之前，應做到關閉；
（8） 防護區的泄壓口宜設在外墻上，應位于防護區凈高的2/3以上，泄壓口的面積應該根據相關的標準進行計算；
（9） 當設有外開彈性閉門器或彈簧門時，如果其開口面積不小于泄壓口計算面積，不須另設泄壓口。
● 安裝在防護區里的位置應選擇能避免接近熱源和太陽光直接照射的地方，并靠近墻體安裝。噴嘴的噴射方向應朝防護區
● 本裝置安裝時，應按照下列順序進行：http://www.www.denverokie.com/
（1） 按照選定的位置將柜體安放平穩；
（2） 將滅火劑瓶組放入柜內，并用固定抱卡和螺栓螺母固定在柜體上；
（3） 將集流管安裝在柜體內的頂部，并用固定抱卡和螺母固定在柜體的頂部；
（4） 安裝液流單向閥和壓力軟管，壓力軟管的一端接容器閥出口，另外一端接液流單向閥入口，液流單向閥出口接彎頭或三通，連接部位用O型密封圈密封；
（5） 安裝噴嘴管路、管件和噴嘴、噴嘴罩，注意應將噴嘴罩用固定螺母固定；
（6） 安裝壓力信號反饋裝置，安裝位置在集流管的管堵頭上；
（7） 安裝啟動瓶，用抱卡和螺栓螺母將啟動瓶固定在柜體的內側面；智淼氣體滅火服務商
（8） 安裝啟動管路和管件；
（9） 檢查各個安裝連接部位，必須保證固定牢固，管路連接處密封良好。

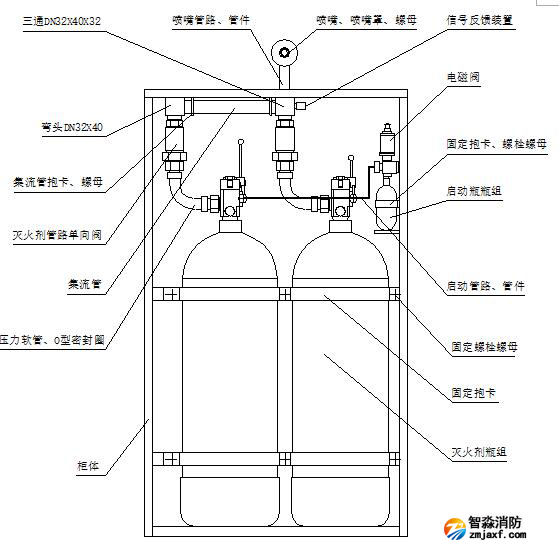

● 裝兩個滅火劑容器的柜式裝置安裝時可參照圖5進行。
圖5 柜式七氟丙烷裝置裝配圖
